آموزش قدم به قدم تعمیر آبگرمکن به صورت تصویری
آموزش تعمیر آبگرمکن
آبگرمکن های دیواری امروزه جزو دستگاه‌هایی هستند که در اکثر ساختمان‌ها می‌توانیم آنها را ببینیم.
بین ۱۵ تا ۲۰ درصد از انرژی که خانواده‌های ایرانی مصرف می‌کنند، به تولید آب گرم بهداشتی اختصاص دارد. این مسئله نشان می‌دهد که استفاده از آبگرمکن‌ها بسیار رایج و مهم است.
اگر شما هم از آبگرمکن دیواری استفاده می‌کنید، ممکن است گاهی با مشکلاتی در کارکرد آن مواجه شوید.
به طور حتم، تماس با یک تعمیرکار متخصص می‌تواند مشکلات را برطرف کند، اما برخی از مشکل‌ها را می‌توانید به راحتی خودتان حل کنید.
آموزش تعمیر آبگرمکن دیواری ما تلاش کرده‌ایم تا با توضیحات مرحله به مرحله، به شما در رفع اشکالات کمک کنیم.
اجزای تشکیل دهنده آبگرمکن دیواری
- کلاهک تعدیل
- کلید حرارتی کلاهک تعدیل
- کلید مبدل حرارتی
- مبدل حرارتی
- الکترود جرقه زن
- الکترود سنسور
- مجموعه مشعل
- مجموعه چند راهه
- مجموعه شیر گاز
- مجموعه رگلاتور آب
- مجموعه برد
- مجموعه محفظه باتری
- مجرای بازدید فشار گاز ورودی
- مجرای بازدید فشار گاز چند راهه
- مجرای ورودی آب سرد
- مجرای خروجی آب گرم
- مجرای ورودی گاز
باز و بسته کردن اجزای آبگرمکن دیواری
برای اینکه بتوانید پس از شناسایی مشکل، به اجزای داخلی آبگرمکن دیواری دسترسی پیدا کنید، ابتدا باید طریقه باز و بسته کردن این اجزا را بیاموزید.
مراحل کلی به این صورت است:
۱) قطع اتصال برق
۲) بستن شیرهای گاز و آب ورودی به آبگرمکن

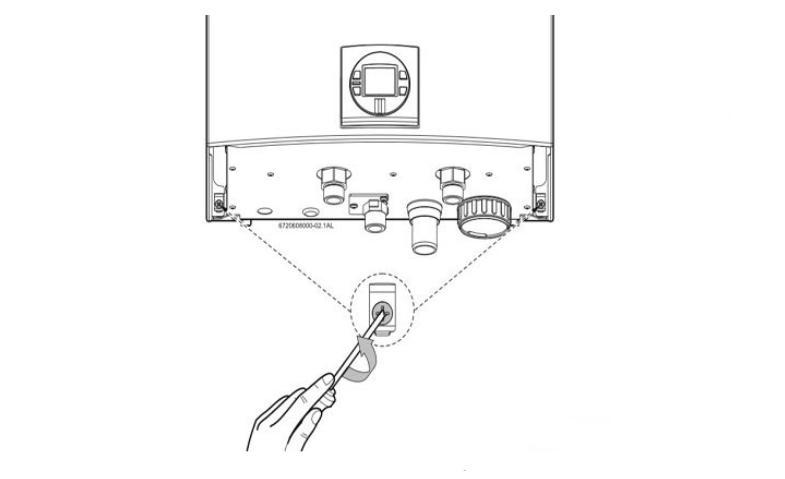

۳) جداسازی روکش آبگرمکن با استفاده از باز کردن پیچ‌های آن

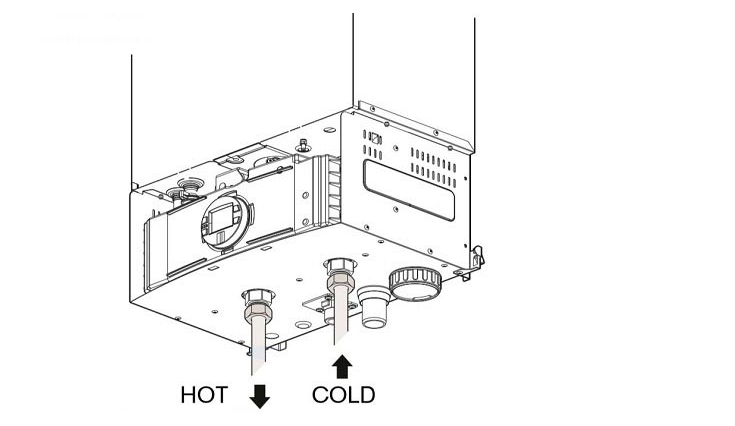

۴) باز کردن مهره‌های لوله مسی آب سرد ورودی و آب گرم خروجی
۵) باز کردن مهره سرشیلنگ گاز که به رگولاتور گاز آبگرمکن متصل است

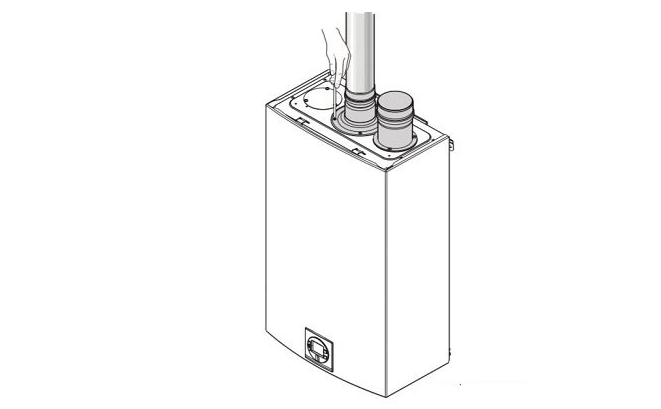

۶) جداسازی لوله دودکش آبگرمکن
- آبگرمکن را از دیوار به آرامی جدا کنید و پیچ‌های آن را باز کنید.
- آبگرمکن را روی میز کار قرار دهید.
- پیچ‌های کلاهک تعدیل را باز کرده و بست‌های متصل به مبدل حرارتی را جدا کنید و سپس کلاهک را جدا کنید.
- مهره‌های لوله مسی بین رگولاتور و مبدل را باز کنید.
- پیچ‌های ترموکوپل، الکترود و جرقه زن را باز کرده و سیم وایر فندک را جدا کنید.
- مهره‌های شمعک را از بدنه رگولاتور گاز و نازل آن باز کرده و مهره ترموکوپل را جدا کنید.
- نازل پیلوت را از پایه شمعک و شعله پخش کن جدا کنید و شعله پخش کن را نیز باز کنید.
- پیچ‌های دور مشعل را از رگولاتور باز کنید.
- رگولاتور و قسمت پشت آبگرمکن را با باز کردن پیچ‌ها جدا کنید.
- مشعل را جدا کنید.
- لوله‌های ورودی و خروجی مبدل را با فشار دادن به سمت بالا آزاد کنید.
به هنگام بستن آبگرمکن نیز باید تمامی مراحل بالا را به صورت معکوس انجام دهید. برای تست نشتی احتمالی شیرهای ورودی آب و گاز، باید آنها را باز کنید و بررسی کنید. نشتی آب به راحتی قابل مشاهده است، اما برای تست نشتی گاز باید از کف صابون استفاده کنید.
تعمیرات مربوط به مشعل
گاهی ممکن است
مشعل ممکن است به چندین شکل دچار مشکل شود.
مثلاً ممکن است هیچگونه جرقه‌ای در سیستم ایجاد نشود.
اگر این مشکل پیش آمد، احتمالاً خرابی در سیستم جرقه‌زن وجود دارد. برای تعمیر این مشکل، باید موارد زیر را بررسی کرده و برطرف کنید:
- اتصالات وایر را بررسی کنید. اگر اتصالات آسیب‌دیده یا شل هستند، باید آنها را تعمیر کنید.
- مجرای نازل شمعک، صافی شمعک یا صافی هوای ورودی ممکن است دچار گرفتگی شده باشد. در این صورت، با دقت، این مجراها را تمیز کنید. ممکن است رسوبات در نوک الکترود جرقه‌زن نیز وجود داشته باشد که به سادگی قابل پاکسازی است.
- گاهی اوقات ممکن است فندک پیزوالکتریک یا الکترود خود خراب یا شکسته شده باشد. در این صورت، کافی است آنها را تعویض کنید.
حالتی دیگر وجود دارد که جرقه ایجاد می‌شود اما شمعک روشن نمی‌شود. در این شرایط، کافی است:
- ترموکوپل را بررسی کنید. ممکن است مشکل اصلی به ترموکوپل مربوط باشد. در این صورت، اتصالات ترموکوپل را آزمایش کنید و اگر مشکل داشت، آن را تعویض کنید.
- شیرهای مغناطیسی و پروانه‌ای را نیز بررسی کنید.
حالتی که معمولاً پیش می‌آید، زمانی است که با باز کردن شیر آب گرم، مشعل روشن نمی‌شود.
- اولین اقدام بررسی سالم بودن و باز بودن شیرهای گاز و دیگر اتصالات است.
- دومین مرحله بررسی لوله‌های مبدل حرارتی و دیافراگم آبگرمکن است. اگر لوله‌ها دچار انسداد نشده‌اند، بررسی کنید که دیافراگم نیز صحیح عمل کند.
تعمیرات مربوط به نشتی آب
۱) مهم‌ترین جزئی که ممکن است در نشت آب نقش داشته باشد مبدل حرارتی سیستم است. خود مبدل، لوله‌های انتقال حرارت و تمامی اتصالات، واشرها و مهره‌های مربوط به مبدل حرارتی و رگولاتور آب را بررسی کنید و در صورت وجود نقص، اقدام به تعمیر کنید.
تعمیرات مربوط به نشتی گاز آب گرمکن
نشتی گاز می‌تواند بسیار خطرناک باشد. بنابراین، اگر چنین مشکلی را مشاهده کردید، باید سریعاً آن را برطرف کنید و در صورتی که موفق نشدید، از یک تعمیرکار حرفه‌ای کمک بگیرید.
- نخستین قدم بررسی تمام پیچ‌های مربوط به سیستم گازرسانی آبگرمکن است. پیچ‌های رگولاتور، پیچ‌های هواگیری گاز و پیچ‌های چند راهه را بررسی کنید و اگر ایرادی داشتند، آنها را سفت یا تعویض کنید.
- دومین مرحله بررسی سلامت و کارکرد رگولاتور گاز است. اگر رگولاتور آسیب دیده یا سوراخ شده باشد، باید به سرعت آن را تعویض کنید.
- خرابی و فرسایش واشرها و اورینگ‌های موجود در سیستم هم می‌تواند باعث نشتی گاز شود. تمام آنها را بررسی کنید و در صورت نیاز، تعویض کنید.
- شاید شیرها یا شیلنگ‌هایی که استفاده می‌کنید آسیب‌دیده باشند. آنها را تست کنید و در صورت نیاز تعویض کنید.
